Rozdzielnia 12V w kamperze: porządek pod fotelem za rozsądne pieniądze

Rozdzielnia 12V kamper to rzecz, którą zacząłem doceniać dopiero po trzecim dokładanym odbiorniku. U mnie w Ducato najpierw był regulator solarny, potem lodówka kompresorowa, później router i gniazda USB-C, a pod fotelem zrobił się makaron. W końcu rozebrałem pół instalacji i zrobiłem małą tablicę 12 V na porządnych szynach, bez skrętek i wiszących bezpieczników. Po sezonie w Polsce, Czechach i na Węgrzech wiem jedno: to nie jest gadżet, tylko oszczędność nerwów.

Co wsadziłem do rozdzielni i ile to kosztowało

Podstawą u mnie są dwie szyny zbiorcze Victron Lynx Power In, ale w tańszej wersji spokojnie wystarczy Blue Sea Systems 600 A za około 290 zł za plus i minus. Ja kupiłem używanego Lynxa za 620 zł, do tego bezpieczniki MEGA 60, 100 i 150 A po 18-35 zł sztuka oraz główny wyłącznik masy BEP 275 A za 165 zł. Przewody między LiFePO4 200 Ah a rozdzielnią dałem 35 mm2, metr linki spawalniczej H01N2-D w 2026 kosztuje u mnie lokalnie 31-36 zł.

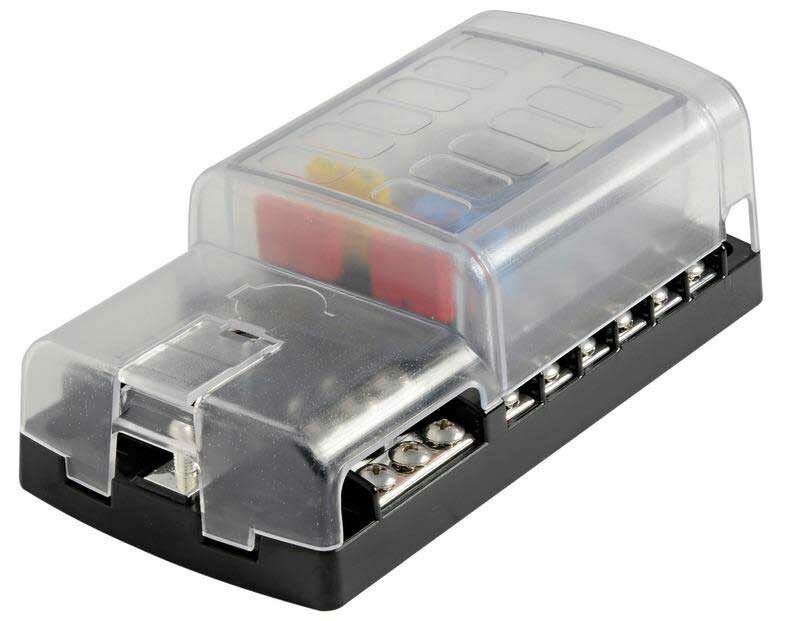

Do małych obwodów zamontowałem blok bezpieczników Blue Sea ST Blade na 12 torów, cena około 240 zł, plus opisane etykiety z drukarki Brother. Lodówka Dometic NRX 115 dostała osobny bezpiecznik 15 A, Webasto Air Top 2000 STC 20 A, pompka Shurflo Trail King 7,5 A, a gniazda USB-C 10 A na stronę. Zanim dobrałem wartości, przepuściłem odbiorniki przez kalkulator zużycia energii, bo na oko zawsze wychodzi za optymistycznie.

Najwięcej czasu zjadły nie części, tylko końcówki kablowe. Kupiłem zaciskarkę hydrauliczną Yato YT-22860 za 185 zł i konektory oczkowe M8/M10 za około 2-5 zł sztuka. Po dwóch źle zaciśniętych przewodach zrozumiałem, że warto zrobić próbę szarpnięcia, a nie tylko patrzeć, czy koszulka termokurczliwa ładnie wygląda.

Montaż pod fotelem: mało miejsca, dużo potu

W Ducato X290 rozdzielnię upchnąłem pod fotelem pasażera, obok Victrona Orion XS 12/12-50 A i SmartShunta 500 A. Płyta bazowa to sklejka 10 mm zabezpieczona lakierem jachtowym, przykręcona do fabrycznych punktów, bez wiercenia w podłodze. Zostawiłem 3 cm luzu nad bezpiecznikami, bo raz w Transicie musiałem wymieniać MEGA na kolanach, latarką w zębach, i obiecałem sobie: nigdy więcej tak ciasno.

Najważniejsze było rozdzielenie grubych kabli od cienkich sygnałowych. Przewód z alternatora przez ładowarkę DC-DC idzie jedną stroną, przewody do sterowania Webasto i czujników temperatury drugą. Jeśli ktoś dopiero ogarnia bazę, polecam najpierw przeczytać podstawy instalacji elektrycznej 12V, bo pomylenie masy roboczej z przypadkową śrubą fotela potrafi potem robić dziwne spadki napięcia.

U mnie spadek napięcia na lodówce przed przeróbką wynosił 0,45 V przy starcie kompresora. Po skróceniu przewodu, wymianie konektorów i zejściu na osobny tor mam 0,12 V, mierzone miernikiem Uni-T UT139C. Efekt w trasie jest prosty: lodówka nie pika przy porannym rozruchu ekspresu z przetwornicy, a pompa wody nie przygasa razem z oświetleniem LED.

Błędy, które wyszły dopiero w trasie

Pierwszy błąd: brak zapasu miejsc. Zrobiłem 12 obwodów i po miesiącu dołożyłem modem 5G Teltonika RUTX50, wentylator lodówki Titan SC09 i dodatkową lampkę w garażu. Dziś brałbym blok na 18 torów albo dwa mniejsze, bo koszt różnicy to 80-120 zł, a późniejsze dokładanie przewodów boli.

Drugi błąd to zbyt ładne prowadzenie kabli bez myślenia o serwisie. Na Mazurach musiałem wyjąć bezpiecznik pompki, bo Shurflo złapała powietrze i tłukła w nocy jak młotek. Od tamtej pory każdy tor ma opis: odbiornik, amperaż, przekrój przewodu i kierunek trasy. Przydaje się też zdjęcie rozdzielni w telefonie, zapisane offline, bo pod fotelem zwykle jest ciemno i niewygodnie.

Trzeci temat to masa. Widziałem w Boxerze kolegi trzy masy przykręcone do różnych punktów karoserii, a potem szukanie, czemu regulator Renogy Rover 30 A pokazuje inne napięcie niż akumulator. Ja dałem wspólną szynę minusową i pomiar przez SmartShunta; więcej o takim podglądzie prądu jest w tekście o SmartShuncie w kamperze. Od tej zmiany wiem, czy winny jest odbiornik, kabel czy po prostu ja zostawiłem włączony router na trzy dni.

Czy rozdzielnię 12V da się zrobić samemu?

Da się, jeśli umiesz zaciskać końcówki, liczysz przekroje przewodów i nie zgadujesz wartości bezpieczników. Przy LiFePO4 i przetwornicy 1500-2000 W dałbym jednak projekt do sprawdzenia elektrykowi, bo błąd na grubym kablu nie kończy się tylko spalonym bezpiecznikiem.
